Точка росы в стене: где она оказывается и почему стена мокнет

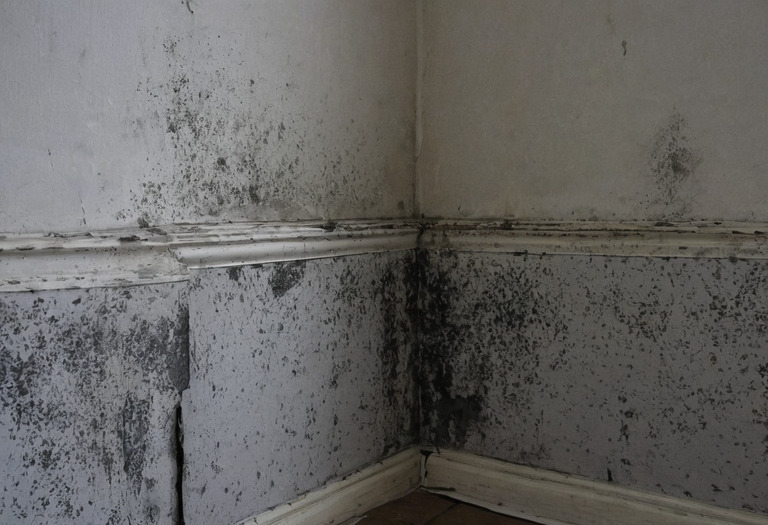

Стена в углу спальни почернела за одну зиму. Хозяин добавил секцию радиатора — стало хуже. Оклеил угол пробкой — стало ещё хуже. Логика тут не сломана, она просто неполная: пробка и правда тёплая, но она отодвинула холодную поверхность вглубь, а пар из комнаты продолжил доходить туда же, куда доходил раньше.

Температура, а не место

Точка росы — это температура, при которой воздух с заданной влажностью становится насыщенным. Ниже неё избыток пара выпадает водой. Величина зависит только от двух вещей: температуры воздуха и относительной влажности.

+18 °C, 55 %

8,8 °C

+20 °C, 40 %

6,0 °C — сухая зимняя квартира с работающим отоплением

+20 °C, 50 %

9,3 °C

+20 °C, 55 %

10,7 °C — расчётное сочетание для жилой комнаты

+20 °C, 60 %

12,0 °C

+20 °C, 70 %

14,4 °C — кухня после варки, ванная с сушкой белья

+21 °C, 55 %

11,6 °C — расчёт для районов с пятидневкой холоднее −31 °C

Значения посчитаны по формуле Магнуса; сочетание +20 °C / 55 % даёт те же 10,7 °C, что и расчётный пример приложения Д ГОСТ 30971-2012 для узла примыкания окна — приятная сходимость, подтверждающая, что считаем то же самое.

Ключевой практический нюанс: в проверке ограждающей конструкции берётся не та влажность, что у вас на гигрометре, а нормативная расчётная. СП 50.13330.2024 задаёт её жёстко.

Жилые комнаты, школы, детские сады, медицинские организации

55 %

Кухни

60 %

Ванные комнаты

65 %

Тёплые подвалы и подполья с коммуникациями

75 %

Тёплые чердаки жилых зданий

55 %

Профиль температур: стена по слоям

Температура внутри многослойной конструкции распределяется пропорционально термическому сопротивлению пройденных слоёв. Формула из раздела 8 СП 50.13330.2024:

tx = tв − (tв − tн) × Rx / Rобщ

где Rx — сопротивление теплопередаче от внутреннего воздуха до интересующего сечения, включая сопротивление теплоотдаче внутренней поверхности. Для наружной стены жилого дома коэффициенты теплоотдачи табличные: αв = 8,7 (значит 1/αв = 0,115), αн = 23 Вт/(м²·°C) (1/αн = 0,043).

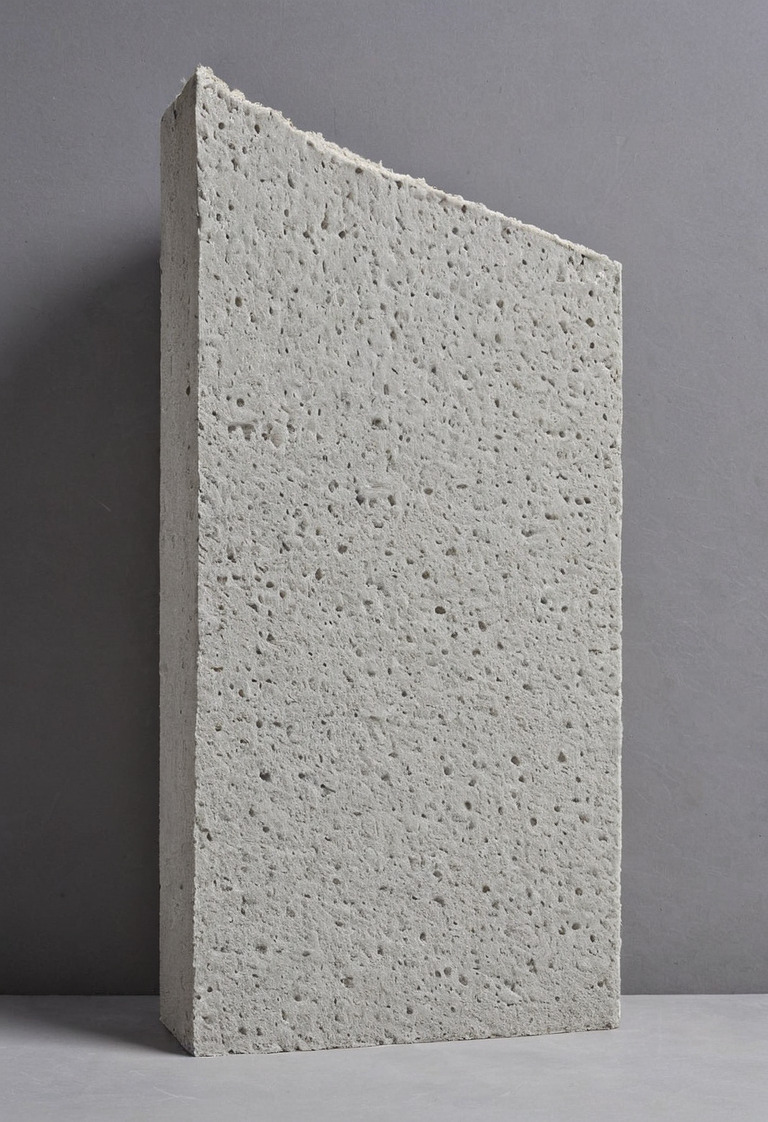

Посчитаем реальную стену. Исходные данные: Ковдор, расчётная температура наиболее холодной пятидневки обеспеченностью 0,92 равна −32 °C, tв = 21 °C (для районов холоднее −31 °C нижняя граница оптимума по ГОСТ 30494-2011 поднимается). Конструкция: цементно-песчаная штукатурка 20 мм (λБ = 0,93), газобетон автоклавный D400 толщиной 400 мм (λБ = 0,136), каменная вата 100 мм снаружи (λБ = 0,044).

Общее сопротивление: 0,115 + 0,022 + 2,941 + 2,273 + 0,043 = 5,394 м²·°C/Вт. Перепад 53 °C. Дальше — арифметика (расчёт редакции):

• внутренняя поверхность штукатурки: 19,9 °C, перепад с воздухом 1,1 °C при норме 4,0;
• граница штукатурки и газобетона: 19,7 °C;
• граница газобетона и ваты: −9,2 °C;
• наружная поверхность утеплителя: −31,6 °C.

Точка росы при 21 °C и 55 % — 11,6 °C. Ищем, где по стене проходит эта изотерма: она попадает внутрь газобетона, на глубину около 112 мм от внутренней грани блока. То есть первые одиннадцать сантиметров кладки тёплые, дальше — холодные.

Что происходит, если утеплитель перенести внутрь

Соберём ту же стену наизнанку: те же 100 мм каменной ваты, но со стороны комнаты. Общее сопротивление не изменится — слои те же, порядок другой. А температуры изменятся радикально:

• внутренняя поверхность: те же 19,9 °C — по ощущениям стена стала даже теплее на ощупь;
• граница ваты и газобетона: −2,5 °C;
• наружная грань газобетона: −31,4 °C.

Вся кладка ушла в минус. А изотерма 11,6 °C переехала из середины блока в утеплитель — на глубину около 37 мм от жилой поверхности. Между комнатой и этой изотермой остались три с половиной сантиметра паропроницаемой ваты, μ = 0,32 мг/(м·ч·Па). Пар доходит туда за часы.

Внутреннее утепление не «сдвигает точку росы» метафорически. Оно физически переносит холодную изотерму на расстояние вытянутой руки от обоев и оставляет между ней и вашим дыханием слой, который пар не задерживает.

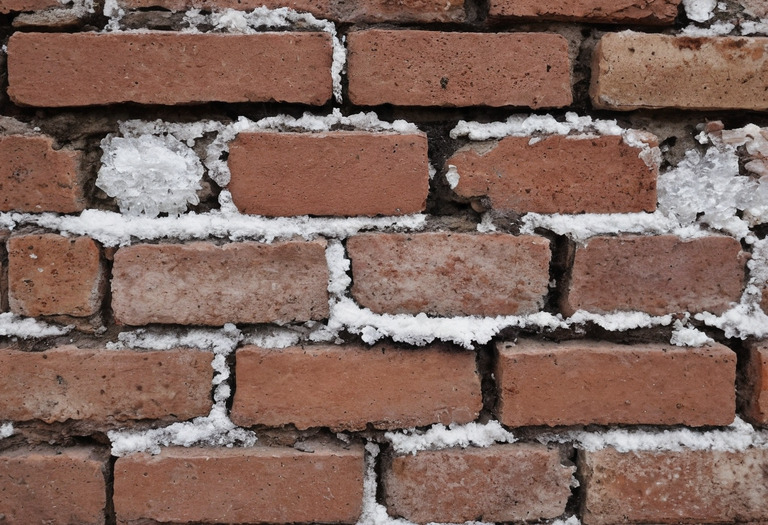

Второе следствие тише, но дороже: несущая кладка, всю зиму сидящая в отрицательных температурах, теряет способность сохнуть наружу и накапливает влагу циклами. Предельно допустимое приращение влажности за период влагонакопления для ячеистых бетонов СП 50 задаёт на уровне 6 % по массе, для кладки из глиняного кирпича — 1,5 %, и превысить эти значения при внутреннем утеплении без пароизоляции легко.

Изотерма — ещё не конденсат

Здесь важно не перескочить логический шаг. Наличие в стене сечения с температурой ниже точки росы само по себе не означает, что там будет вода. Конденсация происходит, когда парциальное давление водяного пара в конкретной плоскости достигает давления насыщения при местной температуре. Пар движется сквозь слои с разной скоростью, и его давление падает по мере продвижения — так же, как падает температура, но по другому закону, определяемому паропроницаемостью, а не теплопроводностью.

Поэтому СП 50 оперирует не «точкой росы в стене», а плоскостью максимального увлажнения — сечением, где риск накопления влаги максимален. Её положение находят через табличный комплекс, связывающий сопротивление паропроницанию конструкции, среднюю температуру периода с отрицательными среднемесячными температурами и характеристики слоёв. Дальше проверяются два условия: сопротивление паропроницанию внутренней части конструкции должно быть не меньше требуемого из условия недопустимости накопления влаги за год и из условия ограничения влаги за период влагонакопления.

Практический смысл этой математики один: конструкция должна успевать высыхать наружу летом быстрее, чем намокает изнутри зимой. В стене с выраженным теплоизоляционным слоем и менее паропроницаемым наружным защитным слоем плоскость максимального увлажнения обычно ложится на наружную границу утеплителя — туда и смотрят в первую очередь.

Плотное внутри, дышащее снаружи

Правило звучит как поговорка, но у него есть числовое выражение. Забавно, что самая внятная формулировка живёт не в СП 50, а в ГОСТ 30971-2012 — про монтажный шов окна: «изнутри плотнее, чем снаружи», с прямым критерием — сопротивление паропроницанию наружного слоя не более 0,25, внутреннего не менее 2,0 м²·ч·Па/мг. При выполнении этой пары расчёт влажностного режима шва вообще не требуется. Ровно та же идея, только расписанная до конкретных лент и допусков, работает и в стене.

Ориентиры по паропроницаемости μ, мг/(м·ч·Па), из приложения М СП 50.13330.2024 — по ним видно, какие пары слоёв складываются правильно, а какие ставят пароизоляцию наизнанку:

• каменная вата 80–125 кг/м³ — 0,32, лёгкая 25–40 кг/м³ — 0,37: самый «дышащий» из массовых утеплителей;
• газобетон автоклавный D400 — 0,12, D500 — 0,11;
• кладка керамического пустотного кирпича — 0,14–0,17 в зависимости от плотности, глиняного обыкновенного — 0,11;
• цементно-песчаная штукатурка — 0,09, гипсокартон — 0,075, сосна поперёк волокон — 0,06;
• пенополистирол EPS — 0,05, PIR — 0,03, железобетон — 0,03;
• экструзионный пенополистирол XPS — 0,005, пеностекло — 0,005–0,006: практически барьеры;
• полиэтиленовая плёнка 0,16 мм — сопротивление паропроницанию 7,3 м²·ч·Па/мг (это уже не μ, а сопротивление слоя целиком).

Отсюда видно, почему газобетон, утеплённый снаружи каменной ватой, — рабочая пара (0,12 внутри, 0,32 снаружи, проницаемость растёт наружу), а тот же газобетон под XPS снаружи — конструкция, требующая расчёта и, скорее всего, пароизоляции изнутри. И почему EPS на фасаде ведёт себя иначе, чем вата, при одинаковой на бумаге толщине: подбирая толщину под норму, вы выбираете не только сантиметры, но и режим сушки стены на двадцать лет вперёд.

Углы, откосы и всё, что не гладь стены

СП 50.13330.2024 требует, чтобы температура внутренней поверхности была не ниже точки росы, и отдельно называет зоны особого внимания: теплопроводные включения, внешние углы, места перехода к конструкциям в грунте, оконные откосы. Причина в геометрии: во внешнем углу тепло уходит через две плоскости, а поступает через одну, поэтому температура там всегда ниже, чем по глади. Нормируемый средний перепад 4,0 °C из таблицы 5 описывает конструкцию в целом, а для углов, откосов и теплопроводных включений действует отдельное, более жёсткое по смыслу требование — температура поверхности не ниже точки росы.

Для светопрозрачных конструкций требование сформулировано иначе и жёстче: температура внутренней поверхности остекления должна быть не ниже 3 °C по всей поверхности, включая зону штапиков, а непрозрачные элементы окна проверяются на точку росы при влажности 45 % независимо от фактической. Насколько это впритык, показывает всё тот же расчёт из ГОСТ 30971: при −28 °C снаружи и +20 °C внутри температура стекла в зоне алюминиевой дистанционной рамки выходит 3,4 °C — конденсат по периметру стеклопакета выпадает, и это формально не нарушение. Почему рамка оказывается самым холодным элементом окна — отдельная и довольно неожиданная история про теплопроводность алюминия.

Зимой в северном доме окна не открывают неделями: в декабре, когда светового дня фактически нет, сама мысль о проветривании кажется противоестественной. Влажность в комнате ползёт вверх, точка росы вместе с ней — с 50 до 65 % это почти четыре градуса, и поверхность, которая держалась на грани, начинает мокнуть. Проветривание тут не гигиеническая рекомендация, а часть теплотехники стены.

Если утеплять можно только изнутри

Такое бывает — исторический фасад, охранный статус, соседи по стояку. СП 50 это предусматривает, но узко: послабление записано именно для реконструкции зданий, где наружное утепление стен невозможно по архитектурным или историческим причинам. В этом случае нормируемое сопротивление разрешено определять не по базовому значению от ГСОП, а по санитарно-гигиеническому критерию, то есть по минимуму, достаточному для того, чтобы поверхность не мокла. Планка резко снижается — но расчёт влажностного режима при этом никуда не девается, а на новое строительство эта поблажка не распространяется.

Рабочих стратегий по существу две, и они противоположны:

• полная отсечка — материал, который пар не пропускает вообще: пеностекло (μ 0,005–0,006), XPS с герметизацией всех швов и примыканий, фольгированный PIR. Логика: если пар не доходит до холодной кладки, конденсировать нечему. Уязвимость — любое нарушение сплошности: розетка, дюбель, стык у перекрытия;
• капиллярно-активный слой — плиты силиката кальция без всякой пароизоляции. Логика обратная: конденсат допускается, но отводится капиллярно обратно внутрь и испаряется в комнату. Решение медленное, дорогое и требующее минеральной отделки поверх.

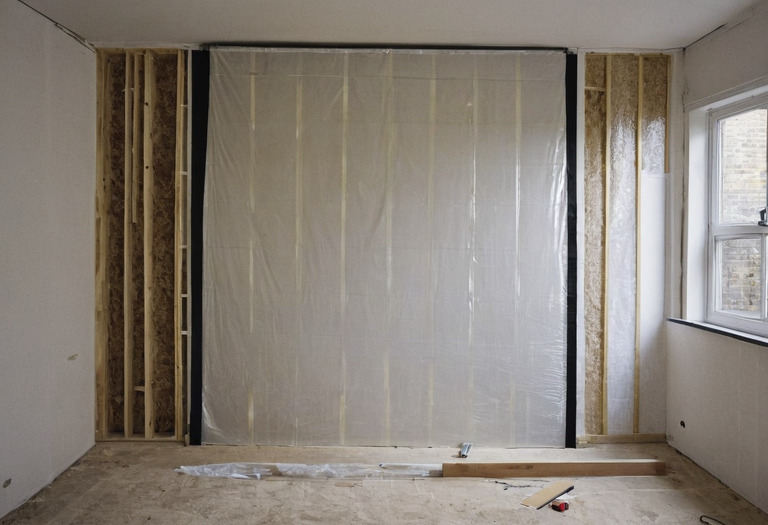

Минеральная вата изнутри — самый рискованный вариант из массовых: она пропускает пар свободно и сама теряет свойства при намокании, поэтому работает только с абсолютно герметичной пароизоляцией.

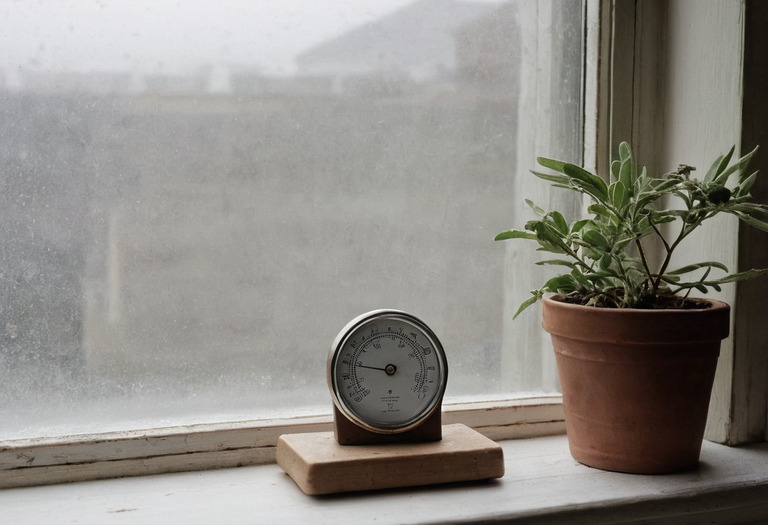

Чек-лист, с которым имеет смысл подходить к сырому углу: измерить температуру поверхности в самой холодной точке (подойдёт бесконтактный термометр), измерить температуру и влажность воздуха в этой комнате, посчитать точку росы по паре значений и сравнить. Если поверхность холоднее точки росы — задача теплотехническая, и решается она либо снаружи, либо перекладкой узла. Если поверхность теплее, а вода всё равно есть — задача про влажность и воздухообмен. Разбор конструкций и узлов собран в рубрике «Тепло», периметр проёма — в «Окнах и дверях», а жилая сторона зимней сырости, от сушки белья до штор, — в «Интерьере».
