Мостики холода: балконная плита, откос и угол комнаты

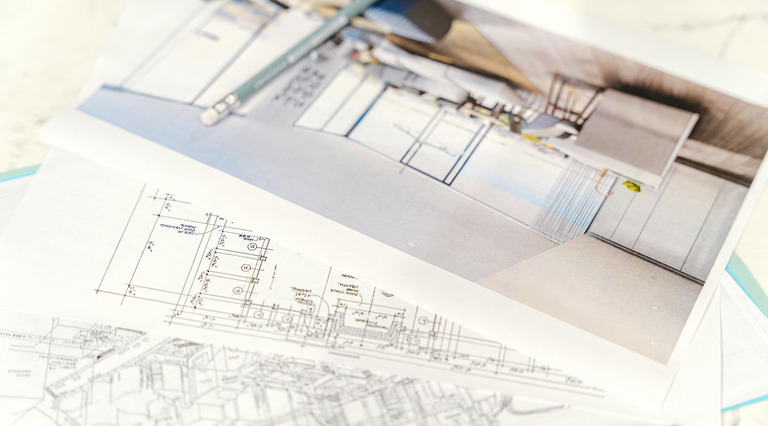

Стену утеплили по расчёту, а к февралю в углу у балконной двери чернеет полоса. Виноват обычно не утеплитель. В приложении Б СП 230.1325800.2015 посчитан реальный фасад площадью 2143 м²: на плоскую часть стены приходится 57 % теплового потока, а на три узла — стык балконной плиты, оконный откос и тарельчатый анкер — оставшиеся 43 %. Вещи такого рода вылезают не на эскизе, а на предпроектном техническом обследовании объекта, с которого начинает работу Антонович Дизайн; порядок здесь не формальность, потому что дизайн интерьера, нарисованный до того, как проверена геометрия стен и узлы примыканий, через зиму упирается в мокрый откос и переделку.

Стена состоит не только из стены

Приведённое сопротивление теплопередаче собирается не по слоям, а по элементам. Формула приложения Г СП 50.13330.2024 складывает три вклада:

1/Rопр = Σ aᵢUᵢ + Σ lⱼψⱼ + Σ nₖχₖ

Первое слагаемое — плоская часть. Второе — линейные неоднородности: ψ, Вт/(м·°C), это сколько ватт дополнительно уходит через погонный метр узла на каждый градус перепада, а lⱼ — сколько метров узла приходится на квадратный метр фасада. Третье — точечные: анкеры и кронштейны. Отношение приведённого сопротивления к условному называется коэффициентом теплотехнической однородности r — доля, оставшаяся от «бумажного» сопротивления после того, как в конструкцию вставили узлы. Именно приведённым, а не условным, выполняется нормируемое значение, посчитанное через градусо-сутки.

Балконная плита: двадцать ватт с погонного метра

При наружном утеплении торцы междуэтажных перекрытий закрыты утеплителем и мостиками холода быть перестают. Балконная плита пробивает слой насквозь, и величина потерь зависит от того, что сделали с самой плитой при бетонировании.

Перфорация — пустоты в теле плиты в плоскости утеплителя; соотношение показывает пропорцию пустот к бетонным перемычкам. Даже скромная перфорация 1/1 снижает потери через узел в среднем в 1,7 раза и практически исключает промерзание, а типовое сегодня соотношение 3/1 эффективнее ещё примерно в 1,4 раза.

Расчёт редакции, исходные данные: Δt = 52 °C (+20 °C в комнате, −32 °C снаружи — свою пятидневку обеспеченностью 0,92 берите по СП 131.13330). Разница между сплошной плитой и плитой с закладным элементом при λ основания 0,2 равна 0,392 Вт/(м·°C) — 20,4 Вт с погонного метра. На фасаде из примера, где балконных плит 275 м, это 5,6 кВт, текущих наружу круглосуточно всю зиму.

Откос: маленькая ψ, помноженная на большую длину

Удельная протяжённость примыканий оконных и дверных блоков — 0,5–1,5 м на квадратный метр фасада. В том же примере балконных плит 0,128 м/м², а откосов 0,606 м/м², и вклады выходят сопоставимыми: 13,4 % теплового потока через плиты и 14,2 % через откосы, хотя ψ у откоса на порядок меньше. Главный параметр узла — не марка пены, а монтажная ширина рамы и её положение относительно утеплителя. Для кладки 300 мм из камня с λ = 0,18 Вт/(м·°C) таблицы Г.29–Г.31 СП 230 дают ψ = 0,067 Вт/(м·°C) при раме 60 мм, 0,054 при 80 мм и 0,033 при 120 мм; установка в четверть глубиной 60 мм снимает ещё около пятой части.

Для жилых домов большинства климатических зон РФ установка окон с рамой 60 мм и менее без дополнительного утепления узла примыкания к стене недопустима. — СП 230.1325800.2015, примечание к таблице Г.29

Второй решающий параметр — нахлёст утеплителя на раму. В штукатурном фасаде при Rут = 3,0 м²·°C/Вт и λ основания 0,6 таблица Г.33 даёт 0,092 Вт/(м·°C) без нахлёста, 0,054 при 20 мм и 0,010 при 60 мм: шесть сантиметров утеплителя, заведённые на раму, узел практически обнуляют. Почему трёхслойный монтаж по ГОСТ 30971 этого не заменяет, разбиралось отдельно; сопротивление теплопередаче стеклопакета на температуру откоса не влияет почти никак.

Угол комнаты: потерь мало, температуры тоже

СП 230 рассматривает угол как чисто геометрический элемент: связи и анкеры рядом с ним считают отдельно. Выпуклый угол оболочки — для жителя квартиры это обычный внутренний угол комнаты — даёт положительную добавку, вогнутый отрицательную.

В примере фасада углы дали 0,044 Вт/(м·°C) на метр высоты здания при удельной длине около 0,014 м/м² — вклад отбросили как несущественный. И при этом именно углы чернеют первыми.

Потери и температура поверхности — разные величины: в угол тепло приходит с узкой внутренней поверхности, а уходит через широкую наружную, и конвекция там ослаблена. Поэтому СП 50.13330.2024 в пункте 5.7 требует обращать особое внимание на зоны теплопроводных включений, внешние углы и оконные откосы, а температуру поверхности определять расчётом температурных полей, а не по формуле для гладкой стены. Сюда же ограничение ГОСТ 30494-2011: локальная асимметрия результирующей температуры, замеренная шаровым термометром в двух противоположных направлениях, не должна превышать 2,5 °C для оптимальных показателей и 3,5 °C для допустимых, а обслуживаемая зона начинается в 0,5 м от поверхности наружной стены.

Где проходит граница воды

Требование звучит просто: температура внутренней поверхности не ниже точки росы при расчётной наружной температуре. Влажность берут не с гигрометра, а нормативную — 55 % для жилых комнат, 60 % для кухонь, 65 % для ванных, что при +20 °C даёт точки росы 10,7, 12,0 и 13,2 °C. Механику самой изотермы и то, где она оказывается в толще кладки, считают отдельно.

Требование разворачивается и даёт рабочий порог: приравняв температуру поверхности к точке росы, получаем минимально необходимое локальное сопротивление Rлок = (tв − tн) / (αв · (tв − tр)), где αв = 8,7 Вт/(м²·°C) по таблице 4 СП 50.13330.2024.

Порог по конденсату мягкий: при −32 °C хватает 0,64 м²·°C/Вт против 1,49 у глади стены. Мостик холода должен быть очень грубым, чтобы провалиться ниже, — и сплошная балконная плита именно такой. Санузел при той же стене живёт по более жёсткой норме, чем комната.

Правый столбец — те самые «четыре градуса», которые цитируют чаще всего и обычно не туда. Таблица 5 СП 50.13330.2024 даёт Δtн = 4,0 °C для наружных стен жилых зданий, школ и медицинских организаций, 3,0 °C для покрытий и чердачных перекрытий, 2,0 °C для перекрытий над проездами и подвалами. Но заголовок таблицы существенный: значения даны «для расчёта сопротивления теплопередаче однородных участков стен», и перепад назван средним. К углу и откосу это не применяется — там нормируется точка росы.

Сам микроклимат задаёт ГОСТ 30494-2011: оптимальная температура жилой комнаты в холодный период 20–22 °C, допустимая 18–24 °C, а в районах с расчётной пятидневкой −31 °C и ниже — 21–23 и 20–24 °C. Влажность 30–45 % оптимальная, не более 60 % допустимая; верхняя граница не про комфорт, а про то, что при 60 % точка росы уходит на 12,0 °C.

Как это увидеть

Тепловизор — не единственный инструмент, но единственный, дающий документ. Условия съёмки задаёт ГОСТ Р 54852-2021, и они жёстче, чем принято думать.

1. Перепад между наружным и внутренним воздухом должен превосходить минимально допустимое значение, которое считают через чувствительность прибора, проектное сопротивление конструкции и коэффициент теплоотдачи. «Холодно на улице» — не критерий.
2. Поверхности не должны находиться в зоне прямого и отражённого солнечного излучения, а в отчёт вносят данные об условиях солнечного воздействия за 12 часов до начала работ. И разность температур между сопоставляемыми участками должна минимум втрое превосходить точность измерения — иначе аномалия не аномалия, а шум. Полярная зима для такой съёмки почти идеальна: солнце неделями не поднимается над горизонтом, отражённой засветки нет, перепад устойчиво большой. Побочный эффект того же явления — нехватка света, которую приходится добирать искусственно, но контролю это на руку.

Без прибора карта строится по следам: наледь снаружи над плитой, полоса конденсата по контуру примыкания, чёрная линия плесени вдоль пола, холодное пятно, которое ловит бытовой инфракрасный термометр. Пятно с чёткой границей и подтёками — уже не мостик холода, а протечка.

Что чинится, а что нет

Тот же фасад пересчитан во втором варианте: перфорацию плиты заменили закладным несущим элементом, оконный блок сдвинули в плоскость утеплителя с нахлёстом 20 мм, тарельчатый анкер — на анкер с термоголовой более 70 мм. Приведённое сопротивление выросло с 2,53 до 3,61 м²·°C/Вт, коэффициент однородности — с 0,57 до 0,82, доля узлов в потоке упала с 43 до 18 %. Расчёт редакции: удельный поток снизился на 0,118 Вт/(м²·°C) — на 2143 м² фасада это 253 Вт на градус перепада и порядка 48 МВт·ч за сезон при ГСОП 8000 °C·сут. Подставьте свои градусо-сутки: величина пропорциональна им напрямую.

Выигрыш этот достаётся на стадии проекта: перфорация и закладной элемент делаются при бетонировании. После сдачи дома остаётся немногое:

• утепление балконной плиты сверху, снизу и по торцу на вылете — мостик укорачивается, но не разрывается;
• утепление откоса снаружи с нахлёстом на раму, а не изнутри;
• в углу — освободить поверхность: отодвинуть шкаф, снять плотный ковёр, дать тёплому воздуху доходить до стены.

Три переделанных узла подняли приведённое сопротивление стены почти в полтора раза, и ни одного сантиметра утеплителя при этом не добавили. Толщина слоя — самая заметная строчка в смете и далеко не самая важная. Остальное о теплозащите — в рубрике о тепле, про проёмы — в разделе об окнах и дверях, а как жить в комнате, где холодная стена уже есть, — в материалах о северном интерьере.
