Тёплый монтаж окна: три слоя шва и что бывает без них

Окно привезли хорошее — шестикамерный профиль, двухкамерный пакет, паспорт с приличными цифрами. Бригада поставила его за два часа: клинья, анкерные пластины, баллон пены по периметру, срезать излишки, откос из сэндвич-панели. Через две зимы хозяин находит иней в примыкании и чёрную полосу по стыку откоса со стеной.

Окно тут ни при чём. Не работает шов — узел, для которого существует отдельный стандарт с собственными допусками, классами и методами контроля.

Три слоя, один принцип

ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проёмам» описывает конструкцию из трёх обязательных слоёв — и четвёртого, если стена «влажная».

Изнутри наружу это выглядит так: внутренний пароизоляционный слой — не пускает пар из комнаты в шов; центральный тепло- и звукоизоляционный слой — обычно монтажная пена, он и держит тепло; наружный водоизоляционный паропроницаемый слой — защищает от дождя, ветра и ультрафиолета, но выпускает наружу тот пар, который всё же попал внутрь. Четвёртый, дополнительный водо- и пароизоляционный слой, ставят между центральным слоем и поверхностью проёма, когда стена — каменная кладка или монолитный бетон: он отсекает технологическую влагу, мигрирующую из самой стены.

Принцип, который стандарт формулирует прямым текстом: изнутри плотнее, чем снаружи. Пар не должен попадать в шов, а если попал — должен иметь выход только в одну сторону.

Это правило имеет числовое выражение, и оно неожиданно приятное. Если сопротивление паропроницанию наружного слоя меньше 0,25, а внутреннего — больше 2,0 м²·ч·Па/мг, то расчётная проверка влажностного режима шва по стандарту не требуется вовсе. Восьмикратный перепад плотности между слоями заменяет расчёт. Та же логика, только применённая к стене целиком, определяет, где в конструкции окажется зона конденсации.

Наружный слой: то, что нельзя закрашивать

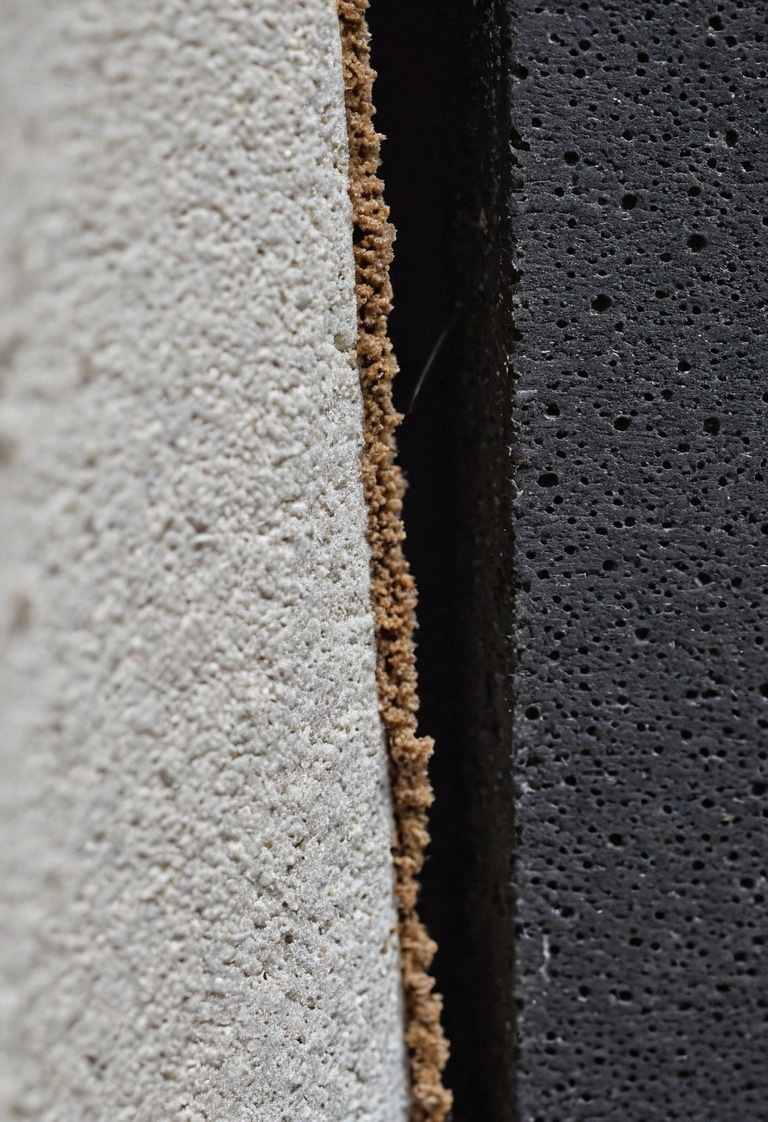

Обычно это ПСУЛ — предварительно сжатая уплотнительная лента: пористый полиуретан, пропитанный составом, с клеевым слоем на одной стороне. Её вклеивают в зазор в сжатом виде, и она медленно расправляется, заполняя шов.

Что стандарт требует от наружного слоя:

• предел водопроницаемости шва — не менее 300 Па;
• сопротивление паропроницанию — не более 0,25 м²·ч·Па/мг;
• термостойкость от +70 до −30 °C в обычном исполнении и от +70 до −31 °C и ниже — в морозостойком;
• для самой ленты: паропроницаемость при рабочем сжатии не менее 0,14 мг/(м·ч·Па), водопоглощение поверхности за 12 часов не более 4 % по объёму, сопротивление сжатию при 50 %-ной деформации не менее 2,5 кПа;
• рабочая степень сжатия — не менее 25 % полного расширения: лента должна перекрывать зазор, не распрямившись до конца, иначе она перестаёт прижиматься.

Для северного региона строка про термостойкость — не формальность. Обычное исполнение аттестовано до −30 °C, а расчётная температура наиболее холодной пятидневки в Ковдоре −32 °C, в Якутске −52 °C. Это то самое климатическое число, что стоит выписать в первую очередь, и по нему выбирается морозостойкое исполнение ленты.

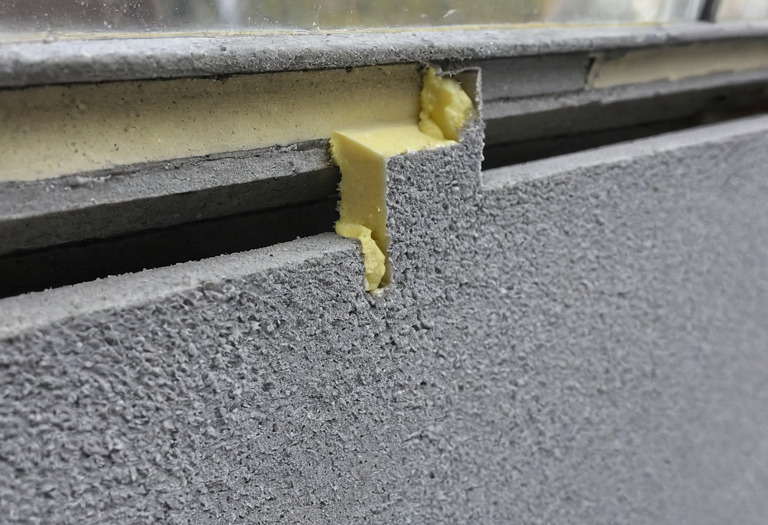

Центральный слой: у пены есть паспорт

Монтажная пена в шве — не «строительный клей», а материал со списком паспортных показателей (часть из них стандарт даёт как справочные, а не как жёсткую норму — это оговорено в самой таблице):

• коэффициент теплопроводности в сухом состоянии — не более 0,040 Вт/(м·°C);
• плотность — не менее 20 кг/м³;
• влагопоглощение по объёму за 24 часа — не более 2,5 %;
• прочность при растяжении — не менее 0,08 МПа, прочность сцепления — не менее 0,05 МПа;
• время полного отверждения — не более 24 часов;
• оптимальная ширина слоя — 15–60 мм, глубина — не менее толщины оконной коробки;
• заполнение сплошное; раковины размером более 6 мм не допускаются;
• работы с полиуретановой пеной — при температуре не ниже −10 °C.

Последний пункт в декабре на 67-й широте превращается в логистическую задачу: температурное окно узкое, а светлого времени в середине декабря там около пяти с половиной часов сумерек, причём солнце не поднимается над горизонтом вовсе. Монтаж идёт при прожекторах, и качество укладки лент от этого не выигрывает: если сроки позволяют, замена окон — работа сентября и апреля.

Альтернатива пене — конопатка джутом, термоленом или полиэтиленовыми жгутами; стандарт допускает её при степени сжатия материала не менее 75 %.

Внутренний слой: лента, которая держит пар

Со стороны комнаты ставится пароизоляционная лента с сопротивлением паропроницанию не менее 2,0 м²·ч·Па/мг — и обязательно больше, чем у центрального слоя. Укладка непрерывная: без пропусков, разрывов и непроклеенных участков. Эластичный пароизоляционный герметик, если применяется вместо ленты, должен иметь относительное удлинение не менее 200 % и ширину контактного слоя не менее 3 мм.

Именно этот слой обычно и пропускают: снаружи ленту хотя бы видно, а внутренний контур уходит под откос и не проверяется никак. Между тем без него пар из комнаты идёт прямиком в пену, конденсирует в ней на морозе и превращает утеплитель в мокрую губку с теплопроводностью, не имеющей отношения к паспортным 0,040.

Зазор, проём и допуски

Размер монтажного зазора нормирован. Для белого ПВХ-профиля при габарите блока до 2000 мм зазор по стороне составляет 20–60 мм, при габарите 2000–3500 мм — 25–60 мм; для деревянных блоков — 10–45 мм, для алюминиевых — 15–60 мм (эти две строки таблицы даны для габарита свыше 2000 мм). Рекомендуемый максимум — 60 мм.

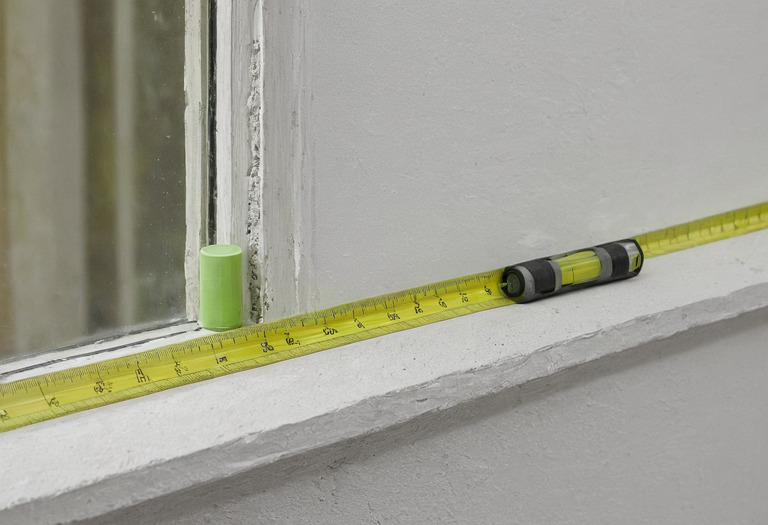

Про сам проём: отклонение сторон от вертикали и горизонтали — не более 4,0 мм на 1 метр, проверяется уровнем не менее чем в трёх точках плюс замером диагоналей. Если ширина коробки больше 80 мм или зазор превышает нормируемый более чем в полтора раза, пену укладывают послойно, а не одной подачей.

Как это делается по порядку

1. Проём очищают, при необходимости выравнивают и проверяют уровнем и по диагоналям; рыхлые участки грунтуют.
2. На каменной кладке или монолите заводят дополнительный водо- и пароизоляционный слой по поверхности проёма.
3. Наклеивают ПСУЛ на наружную грань коробки в сжатом состоянии — до установки блока, а не после.
4. Блок выставляют по уровню на опорные колодки, фиксируют анкерными пластинами или крепежом, проверяют геометрию створок.
5. Клеят внутреннюю пароизоляционную ленту, заводя её на стену под будущий откос сплошным контуром без разрывов.
6. Заполняют центральный слой пеной — сплошь, послойно при широком шве, с контролем отсутствия пустот.
7. Закрывают наружный слой механически: нащельник, отлив, откосная планка. Ленту не штукатурят.
8. Монтируют внутренние откосы поверх пароизоляционного контура, не повреждая его.

Класс шва и то, что вам дадут по умолчанию

Шов по ГОСТ 30971-2012 имеет класс, и класс привязан к влажности воздуха в помещении, ниже которой на внутренней поверхности шва не образуется конденсат: А — 55 %, Б — 45 %, В — 30 %. Плюс требование деформационной устойчивости — не менее 20 циклов для всех классов.

Дальше самое интересное: если класс шва в документации не указан, стандарт обязывает обеспечить его не ниже класса В — то есть отсутствие конденсата гарантируется только при влажности ниже 30 %. Расчётная влажность жилой комнаты по нормам — 55 %. Разница в две ступени, и она полностью в зоне ответственности заказчика, который не написал в договоре нужную букву.

Чем шов не является

Полезно знать и границы стандарта. ГОСТ 30971-2012 не устанавливает нормируемого сопротивления теплопередаче шва в м²·°C/Вт — такой цифры там просто нет. Требование сформулировано иначе: температура на внутренней поверхности узла должна быть не ниже точки росы при параметрах микроклимата по ГОСТ 30494 и наружной температуре наиболее холодной пятидневки конкретного региона. Плюс воздухо-, водонепроницаемость и звукоизоляция шва — не ниже соответствующих показателей самого оконного блока, и полное исключение сквозного продувания.

Насколько это выполнимо, показывает расчётный пример из приложения Д к стандарту: блок из клеёной древесины, однослойная стена из полнотелого кирпича, ПСУЛ снаружи, пена в середине, пароизоляционная лента изнутри, откос утеплён термовкладышем из экструзионного пенополистирола 25 мм. При +20 °C внутри и −28 °C снаружи точка росы равна 10,7 °C, а минимальная температура внутренней поверхности в сопряжении коробки с откосом — 12,6 °C. Запас невелик, но требование выполнено.

И тут же оговорка самого стандарта: температура стекла в зоне дистанционной рамки в том же узле — 3,4 °C, конденсат там выпадает, и нормам это не противоречит. Даже идеальный шов не спасает кромку стеклопакета: за неё отвечает конструкция самого пакета, где алюминиевая рамка с теплопроводностью около 220 Вт/(м·°C) работает контуром холода по периметру.

Приёмка: что смотреть и чем

1. Попросите указать класс шва в договоре и в акте — буква А, если это жилая комната.

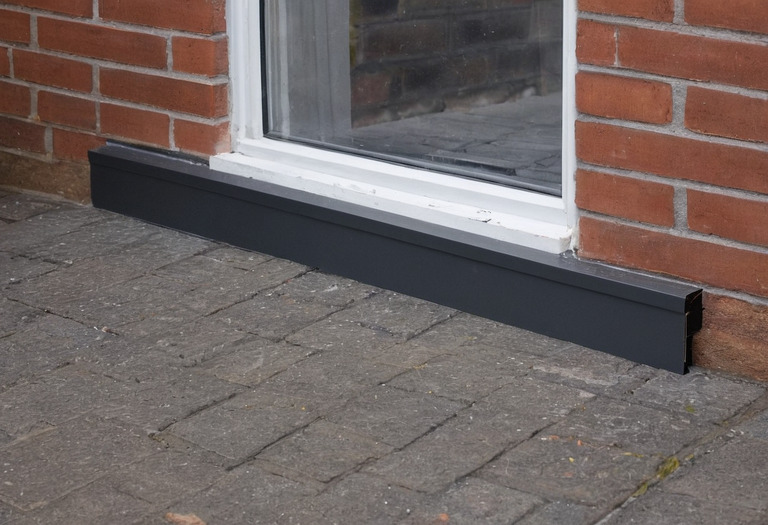

2. Проверьте наличие наружного слоя до того, как его закроют отливом и нащельником: расправленную ленту видно, голую пену тоже.
3. Проверьте геометрию: уровень по трём точкам на каждой стороне, диагонали, свободный ход створок и равномерный прижим.
4. Убедитесь, что внутренняя пароизоляционная лента заведена на стену сплошным контуром — до монтажа откосов, потом её уже не увидеть.
5. В первый настоящий мороз пройдите ладонью по периметру рамы и осмотрите примыкание откоса к стене. Иней, роса, чёрная полоса — узел не работает.
6. При споре — тепловизионное обследование с созданным перепадом давления не менее 50 Па; этот метод описан в самом стандарте и в экспертизе принимается.

Сколько это стоит

Отдельной строкой «наружная лента» и «пароизоляция» в прайсах обычно не выделяются: рынок считает монтаж целиком, за квадратный метр проёма или за изделие. Ориентир 2026 года — порядка 1800–3500 рублей за квадратный метр проёма. Для типового проёма 1300×1400 мм, то есть 1,82 м², это примерно 3300–6400 рублей (пересчёт наш из цены за квадратный метр, а не найденный прайс; разброс по регионам большой).

Это уровень четверти-трети стоимости самого окна в приличной комплектации. Экономия на монтаже означает, что вы сохранили эту долю и обесценили всё остальное: приведённое сопротивление окна реализуется только в правильно собранном узле.

Другие разборы по периметру проёма собраны в рубрике «Окна и двери», влажностный режим конструкций — в «Тепле», быт северной зимы — в «Интерьере». А если захотелось вскрыть свой откос — сначала посчитайте точку росы по паре «температура и влажность» в комнате: это тридцать секунд, и она объясняет большую часть симптомов.
