Сопротивление теплопередаче: как посчитать норму для своего города

Проектировщик называет цифру «три с половиной», сосед по улице — «четыре», продавец утеплителя — «сто пятьдесят миллиметров, всем хватает». Все трое говорят о разном, и никто из них не назвал город. А норма сопротивления теплопередаче существует только вместе с городом: это не константа, а функция от климата, у которой ровно два входа.

Два числа, из которых растёт вся норма

Вход называется ГСОП — градусо-сутки отопительного периода, единица измерения °C·сут/год. Формула из СП 50.13330.2024 короткая:

ГСОП = (tв − tот) × zот

где tв — расчётная температура внутреннего воздуха, tот — средняя температура наружного воздуха за отопительный период, zот — его продолжительность в сутках. Второе и третье берутся из СП 131.13330 «Строительная климатология», причём для жилого дома отопительным считается период со среднесуточной температурой наружного воздуха не выше 8 °C. Для детских садов, школ и медицинских организаций порог другой — 10 °C, и ГСОП у одного и того же города получается разный.

Дальше базовое требуемое сопротивление берётся из таблицы 3 СП 50.13330.2024, а между её строками работает линейная формула Rтр = a·ГСОП + b.

Порядок действий

1. Найдите свой город в климатической таблице СП 131.13330 и выпишите два значения для периода ниже 8 °C: продолжительность zот, сут, и среднюю температуру tот, °C.
2. Там же выпишите третье число — расчётную температуру наиболее холодной пятидневки обеспеченностью 0,92. Оно понадобится не для ГСОП, а для проверки поверхностей на конденсат.
3. Возьмите tв. По умолчанию для жилой комнаты это 20 °C — нижняя граница оптимального диапазона по ГОСТ 30494-2011.
4. Перемножьте: ГСОП = (tв − tот) × zот.
5. Подставьте ГСОП в коэффициенты из таблицы ниже — получите базовое значение для каждой конструкции.
6. Сравните полученное с тем, что реально стоит в стене. Разница — это ваш дефицит в м²·°C/Вт, а не в сантиметрах.

Коэффициенты для промежуточных значений ГСОП, жилые здания (таблица 3 СП 50.13330.2024)

Конструкция	a	b	Формула
Наружные стены	0,00035	1,4	0,00035·ГСОП + 1,4
Покрытия (совмещённая кровля), перекрытия над проездами	0,0005	2,2	0,0005·ГСОП + 2,2

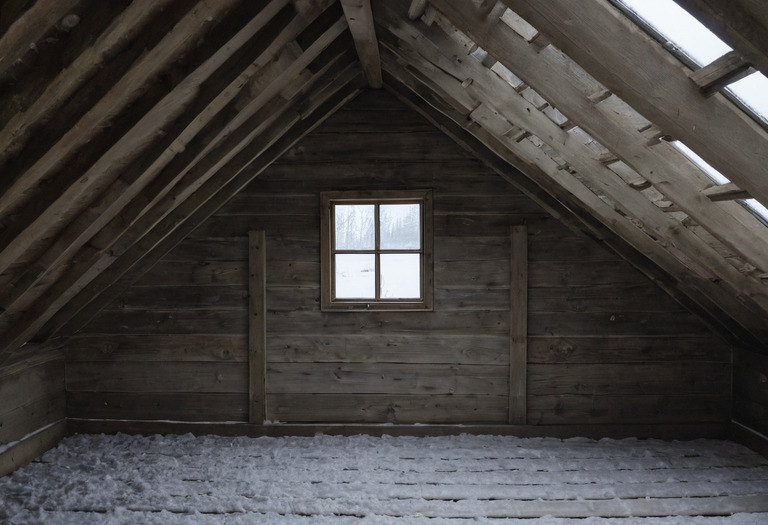

Чердачные перекрытия, перекрытия над подпольями и подвалами, полы по грунту	0,00045	1,9	0,00045·ГСОП + 1,9
Окна и светопрозрачные фасадные конструкции	Коэффициентов нет — только интерполяция между строками таблицы: 6000 → 0,73; 8000 → 0,75; 10 000 → 0,77 м²·°C/Вт

Обратите внимание на третью строку: чердачное перекрытие и перекрытие над холодным подвалом нормируются одинаково, а совмещённая кровля — жёстче обоих. Это часто ломает интуицию: пол первого этажа над подпольем требует больше утеплителя, чем стена, примерно на треть.

Пять северных городов и их нормы

Ниже — расчёт по формулам выше, tв принята равной 20 °C для всех строк. Климатические параметры — из СП 131.13330.2020.

ГСОП и базовые значения требуемого сопротивления теплопередаче, м²·°C/Вт (расчёт редакции)

Город	Пятидневка 0,92, °C	tот, °C	zот, сут	ГСОП	Стены	Кровля	Чердак / подвал	Окна
Петрозаводск	−28	−3,1	234	5405	3,29	4,90	4,33	0,70
Новосибирск	−37	−7,9	222	6194	3,57	5,30	4,69	0,73
Мурманск	−28	−3,3	273	6361	3,63	5,38	4,76	0,73
Ковдор	−32	−4,7	271	6694	3,74	5,55	4,91	0,74
Якутск	−52	−20,6	252	10 231	4,98	7,32	6,50	0,77

Здесь видно, почему «северный дом» — не одна категория. У Мурманска и Петрозаводска пятидневка одинаковая, −28 °C, но отопительный период длиннее на 39 суток, и норма для стен уходит вверх на 0,34 м²·°C/Вт. А Новосибирск с его −37 °C требует от стены меньше, чем Мурманск: зима там злее, но короче. ГСОП считает не мороз, а интеграл холода.

И отдельно про последнюю колонку: требование к окну в Ковдоре — 0,74 против 3,74 у стены, разрыв в пять раз. Квадратный метр остекления теряет тепла примерно впятеро больше, чем метр глухого фасада рядом, и из чего складывается эта скромная цифра стоит разбирать отдельно — там своя арифметика, где 16 миллиметров газа значат больше, чем число камер.

Поправка, о которой забывают: −31 °C

В таблице выше tв везде 20 °C. Но ГОСТ 30494-2011 для районов с расчётной температурой наиболее холодной пятидневки −31 °C и ниже поднимает оптимальную температуру жилой комнаты до 21–23 °C, и нижняя граница оптимума становится 21 °C, а не 20.

Ковдор с его −32 °C в этот пункт попадает. Пересчёт: ГСОП = (21 − (−4,7)) × 271 = 6965 °C·сут/год, требуемое сопротивление стен = 0,00035 × 6965 + 1,4 = 3,84 м²·°C/Вт вместо 3,74. Разница в 0,10 м²·°C/Вт кажется мелочью, но в толщине каменной ваты это ещё 4–5 мм, а в согласовании проекта — вопрос, на который надо иметь готовый ответ. Якутск, Новосибирск и все города с пятидневкой холоднее −31 °C попадают туда же.

Приведённое против условного: где теряется четверть

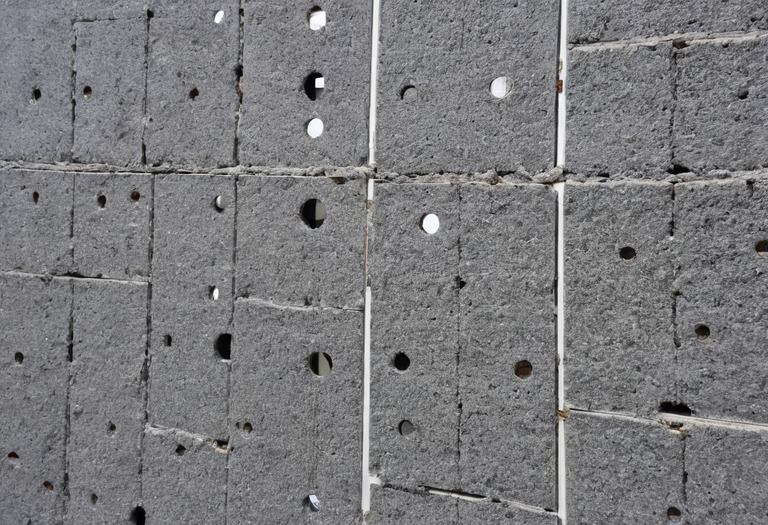

Дальше начинается место, где расчёт по калькулятору расходится с реальной стеной. Условное сопротивление теплопередаче — это идеализация: слои, сложенные по толщине и теплопроводности, плюс сопротивления теплоотдаче на обеих поверхностях (для стены жилого дома 1/8,7 ≈ 0,115 изнутри и 1/23 ≈ 0,043 снаружи). В такой стене нет ни кронштейнов, ни гибких связей, ни дюбелей, ни примыканий плит перекрытия.

Приведённое сопротивление учитывает всё перечисленное через удельные потери от линейных и точечных неоднородностей. Их отношение и есть коэффициент теплотехнической однородности r = Rпр / Rусл. Нормируется именно приведённое значение — то, что в таблице выше.

Насколько велика разница, показывает расчётный пример из самого СП 50.13330.2024 (приложение И): штукатурный фасад по кирпичной кладке и монолитному железобетонному каркасу, каменная вата 150 мм, крепление тарельчатыми дюбелями со стальным сердечником. Суммарный удельный поток там 0,364 Вт/(м²·°C), из которых на плоские элементы приходится 0,265, на линейные неоднородности — 16,6 %, на точечные — 10,7 % (доли получены сложением строк таблицы И.3). Переворачивая в сопротивления: Rпр ≈ 1/0,364 = 2,75, Rусл ≈ 1/0,265 = 3,77, то есть r ≈ 0,73 (расчёт редакции по данным приложения И; значение r = 0,73 приведено и в самом СП). Неоднородности съели больше четверти теплозащиты — при формально правильной толщине утеплителя.

Универсальной таблицы типовых r в СП нет, и придумывать её не стоит. Практический вывод другой: закладывая толщину по условному расчёту «в лоб», вы почти гарантированно недобираете норму, и запас в 15–25 % — не перестраховка, а компенсация физики узлов.

Перевод нормы в сантиметры

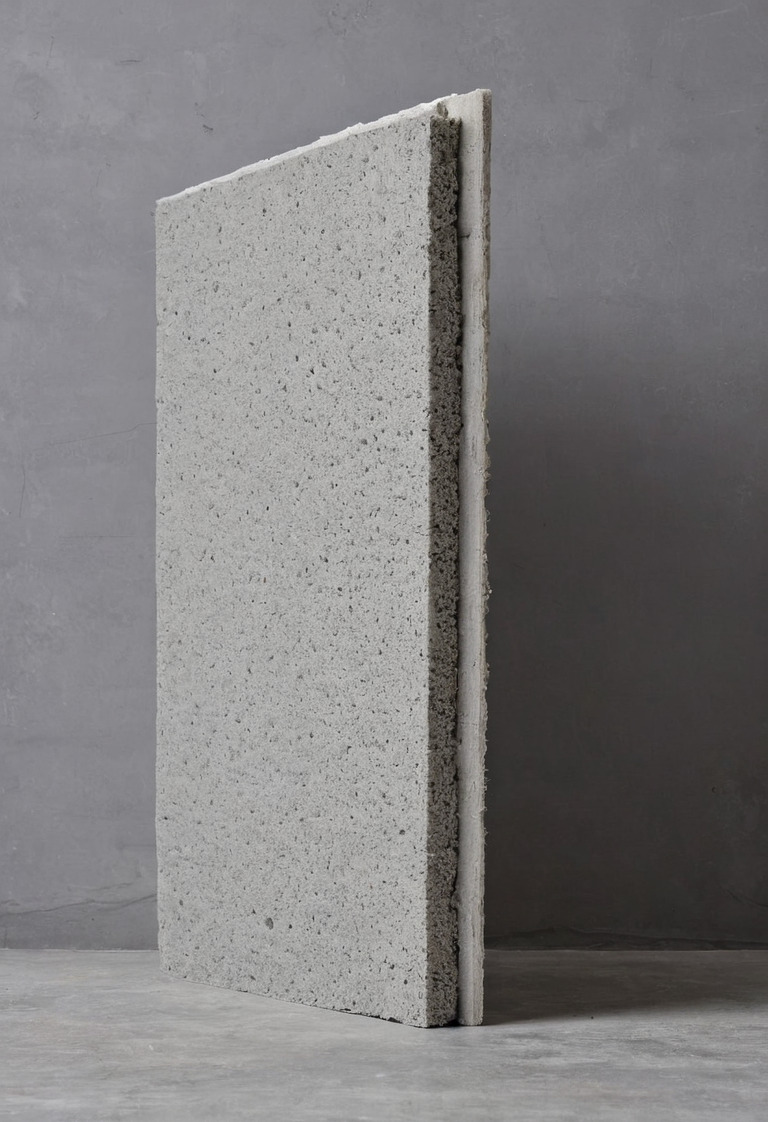

Разберём стену для Ковдора: газобетон автоклавного твердения D400 толщиной 400 мм, наружное утепление каменной ватой, штукатурка 20 мм изнутри. Расчётная теплопроводность по условиям эксплуатации Б (приложение М СП 50.13330.2024): газобетон D400 — 0,136, цементно-песчаный раствор — 0,93, каменная вата плотностью 80–125 кг/м³ — 0,044 Вт/(м·°C).

Что уже есть без утеплителя: 0,115 + 0,020/0,93 + 0,400/0,136 + 0,043 = 0,115 + 0,022 + 2,941 + 0,043 = 3,12 м²·°C/Вт условного сопротивления.

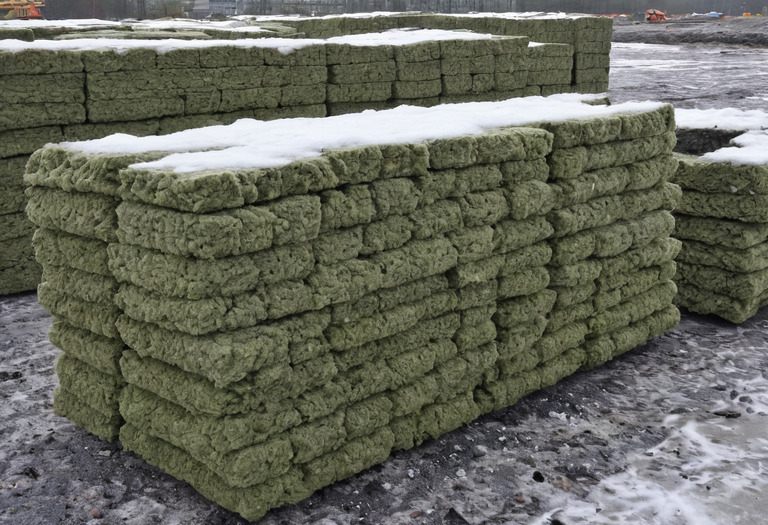

Цель — приведённые 3,74. Заложив r = 0,75, требуемое условное получаем 3,74 / 0,75 = 4,99. Дефицит: 4,99 − 3,12 = 1,87 м²·°C/Вт. Толщина ваты: 1,87 × 0,044 = 0,082 м. Округляем вверх до стандартных 100 мм, что даёт условные 5,39 и приведённые около 4,04 — норму проходим с запасом. Тот же дефицит на пенополистироле EPS плотностью 25–35 кг/м³ (λБ = 0,049) потребовал бы 92 мм, то есть тоже 100 мм плиты, но с совсем другим поведением по пару — и это уже разговор про то, где в такой стене окажется точка росы.

Все расчёты выше — редакции, исходные данные названы; проектный расчёт делается по температурным полям, а не по калькулятору в столбик.

Лазейка в норме и её граница

СП 50 не требует выполнять поэлементную норму любой ценой. Наряду с ней есть комплексное требование — удельная характеристика расхода тепловой энергии на отопление и вентиляцию здания qот, Вт/(м³·°C). Если расчётное значение укладывается в нормируемое по таблицам 14 (одноквартирные дома) или 15 (многоквартирные), базовые значения разрешено умножать на понижающий коэффициент mp. Его нижние границы заданы жёстко: не менее 0,63 для стен, не менее 0,80 для остальных непрозрачных конструкций и 1,00 для всех светопрозрачных.

То есть в редакции 2024 года сэкономить на окнах через комплексное требование нельзя вообще. Ещё одна деталь для холодных регионов: для зданий с ГСОП от 8000 °C·сут нормируемые qот по таблице 15 снижаются дополнительно на 5 %.

Цифра — не единственное требование

Поэлементная норма — это одно из трёх требований СП 50, и выполняются они одновременно. Второе — комплексное, про qот. Третье — санитарно-гигиеническое, и оно про поверхности, а не про потоки: нормируемый средний температурный перепад между воздухом в комнате и внутренней поверхностью для жилых зданий составляет 4,0 °C для наружных стен, 3,0 °C для покрытий и чердачных перекрытий и 2,0 °C для перекрытий над подвалами (таблица 5 СП 50.13330.2024).

Плюс требование, которое чаще всего и рушится на практике: температура внутренней поверхности не должна опускаться ниже точки росы, причём отдельно оговорены зоны теплопроводных включений, внешние углы и оконные откосы. Стена может проходить по всем 3,74 м²·°C/Вт и всё равно чернеть в углу — механику этого стоит разобрать по слоям, потому что лечится она не добавкой утеплителя, а перекладкой узла. Ровно та же логика работает по периметру окна: трёхслойный монтажный шов по ГОСТ 30971 существует именно затем, чтобы температура на откосе не падала до конденсата, и никакая марка профиля этого за него не сделает. Прочие разборы конструкций и узлов собраны в рубрике «Тепло», а всё, что мёрзнет по периметру проёма, — в «Окнах и дверях».

Что делать с получившимся числом

Норма — порог допуска, а не оптимум. В Ковдоре разница между 3,74 и 5,0 м²·°C/Вт для стены — примерно четверть теплопотерь через фасад, и переход со 100 на 150 мм утеплителя обычно окупается, а со 150 на 250 — уже нет. Гораздо хуже окупается экономия на окнах, чья норма и так на порядок мягче. И почти никогда — компромисс со светом: дефицит освещённости за полярную зиму не лечится ни утеплителем, ни отоплением, а про жилую сторону этого выбора мы пишем в рубрике «Интерьер».

Минимум, который стоит записать перед разговором с проектировщиком: ГСОП города, четыре базовых значения из таблицы, расчётная пятидневка и честная оценка коэффициента однородности. С этими пятью числами разговор идёт по существу, а без них — про «сто пятьдесят, всем хватает».
